배면여과기 제작하기

배면여과기 제작하기



오늘은 직접 배면여과기를 만들어봤습니다.

제작과 필요한 준비물을 자세히 알아보겠습니다.

배면여과기는 저면여과기를 벽에 붙이는 방식입니다.

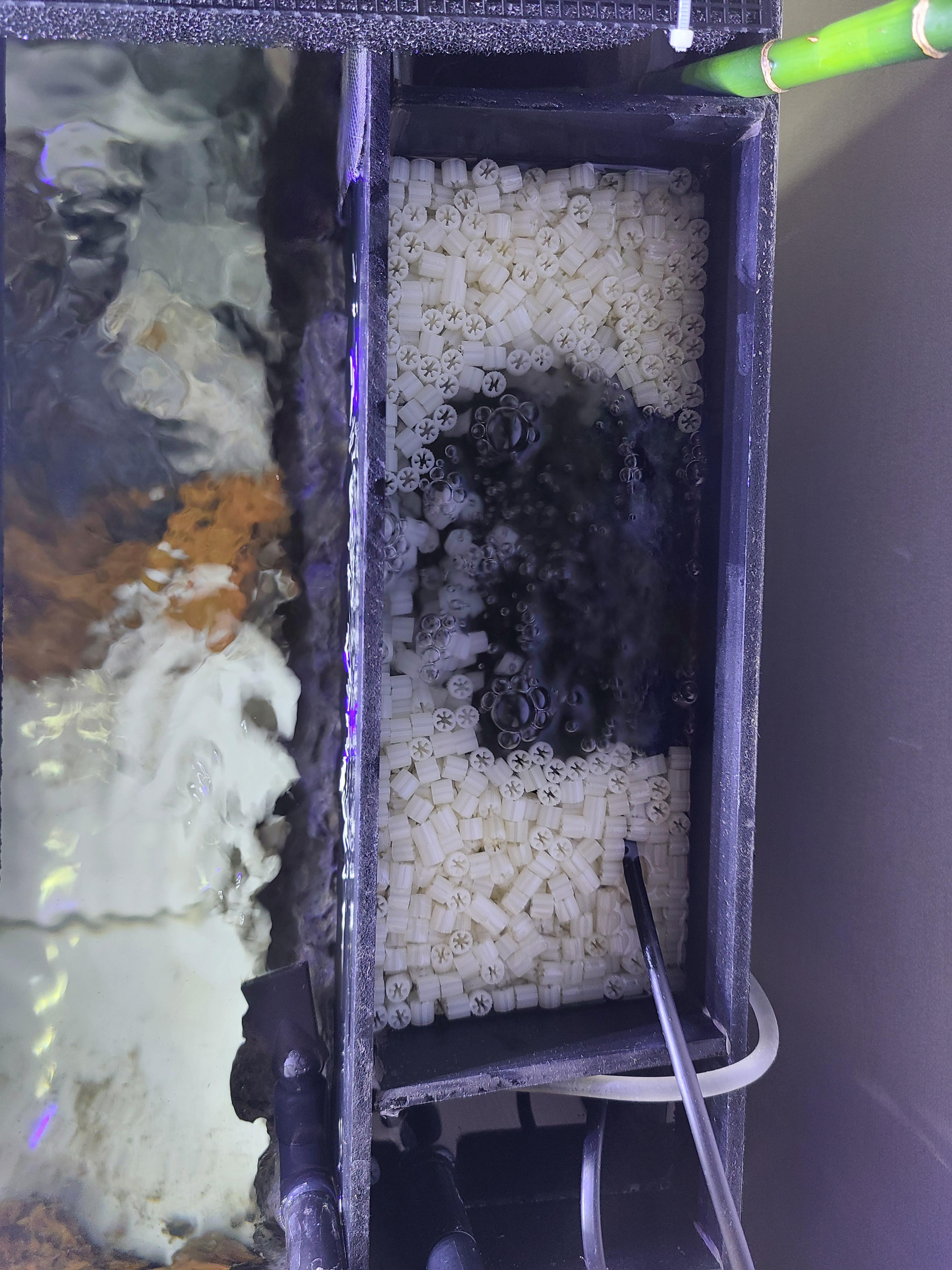

자작배면여과기 완성품

---

배면여과기 제작 준비물

포맥스 5T 3~4장 (60 ×45) , 큐브 어항(45 ×45 ×45)  실리콘, 실리콘 건, 양말 필터 , 커터칼, 수중모터 5w , 루바망  폴리나 젤 , 링 여과재, 30cm 이상 자, z-1 유동성 여과재 , 콩돌,아트폼(선택) 대충 머릿속 구도를 잡고 간단하게 구도를 잡기 위해 스케치를 합니다.



배면여과기 제작

포맥스5T(60×45)

포맥스 5T는 절단이 힘들수있는데 3T도 가능합니다.
어항 사이즈는 45 ×45 ×45 큐브 형식으로 준비했고 내경 사이즈 44 × 44로 배면 여과기를 제작할 것이므로 포맥스를 재단해줍니다.

배면 여과 바닥면 옆면 가로 44 × 세로 15 × 높이 44 -3개 내부 칸막이  가로 40 × 세로 15 -2개 앞뒷면판  가로 44 × 세로 44 × 높이 44 -2개
나중에 도면 계산을 잘해야 할 것 같습니다 ㅠ
조립과정에 간격이 맞지 않더군요
도면 계산법을 잘 몰라서.....



앞면에 물이 들어가는 입수구 구멍을 뚫어주고  구멍은 처음 세로 5 × 가로 10으로 작게 뚫었고  루바망을 칸별로 잘라 설치했으나 나중에 2차 보완할 때 입수구를  10 × 10으로 바꾸고 루바망을 뜯고 스테인리스 망으로 변경했습니다.
스텐 망이 없으면 저처럼 루바망을 간격 줘서 자르지 말고 통으로 붙이세요
붙일 때 접착제는 실리콘으로 꼼꼼히 붙이세요

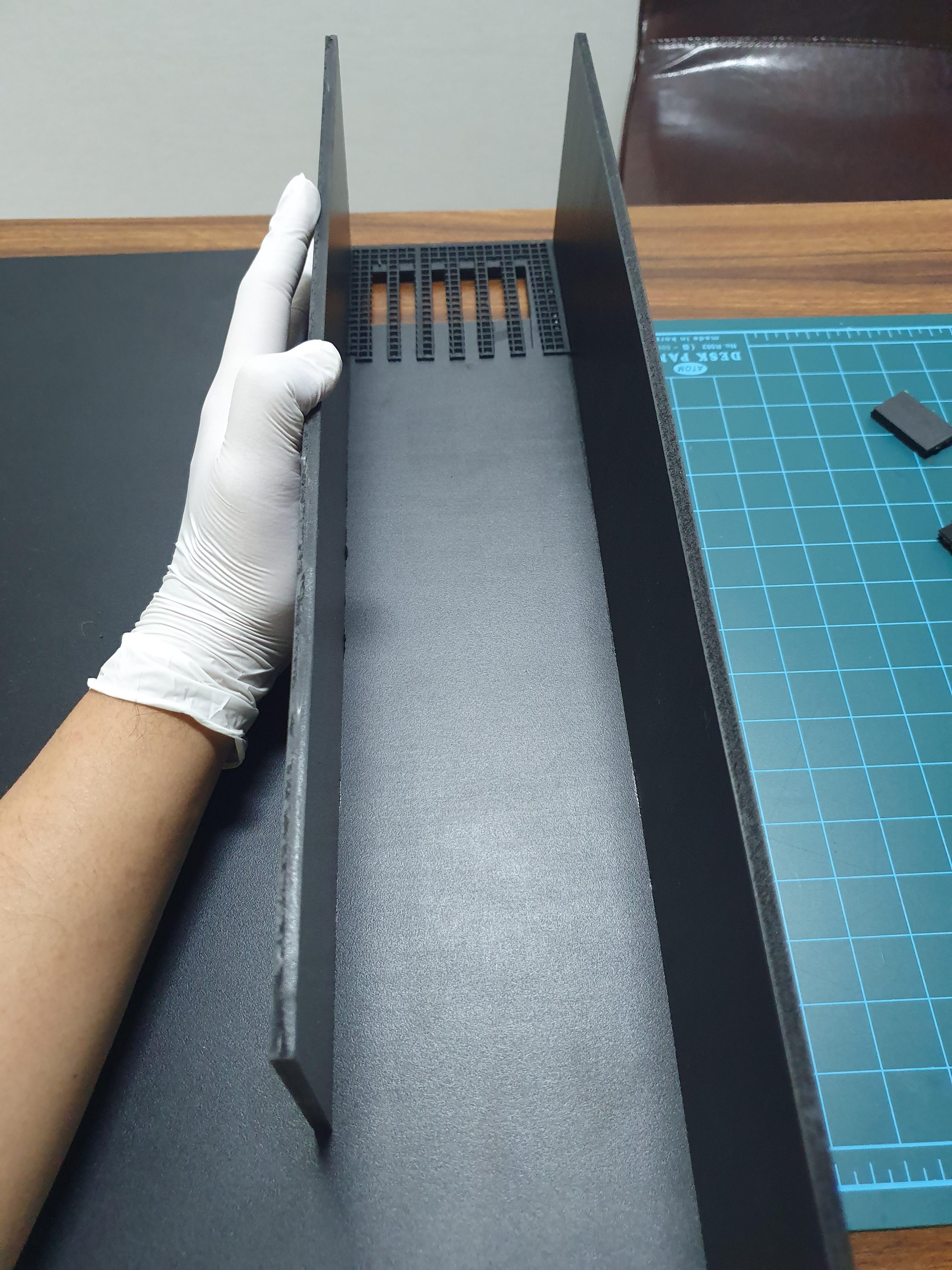

입수구 접착하기

본체 가벽을 붙이고 입수 구기준 1 차내 부벽면 붙입니다.
구입한 양말 필터 사이즈가 10×15입니다.
양말필터 크기에 맞춰 내부 벽을 붙여주세요

마찬가지로 실리콘으로  물이 새어나가지 않게 꼼꼼히 붙여줍니다.
물이 새 나가면 물순환이제대로 안되더군요

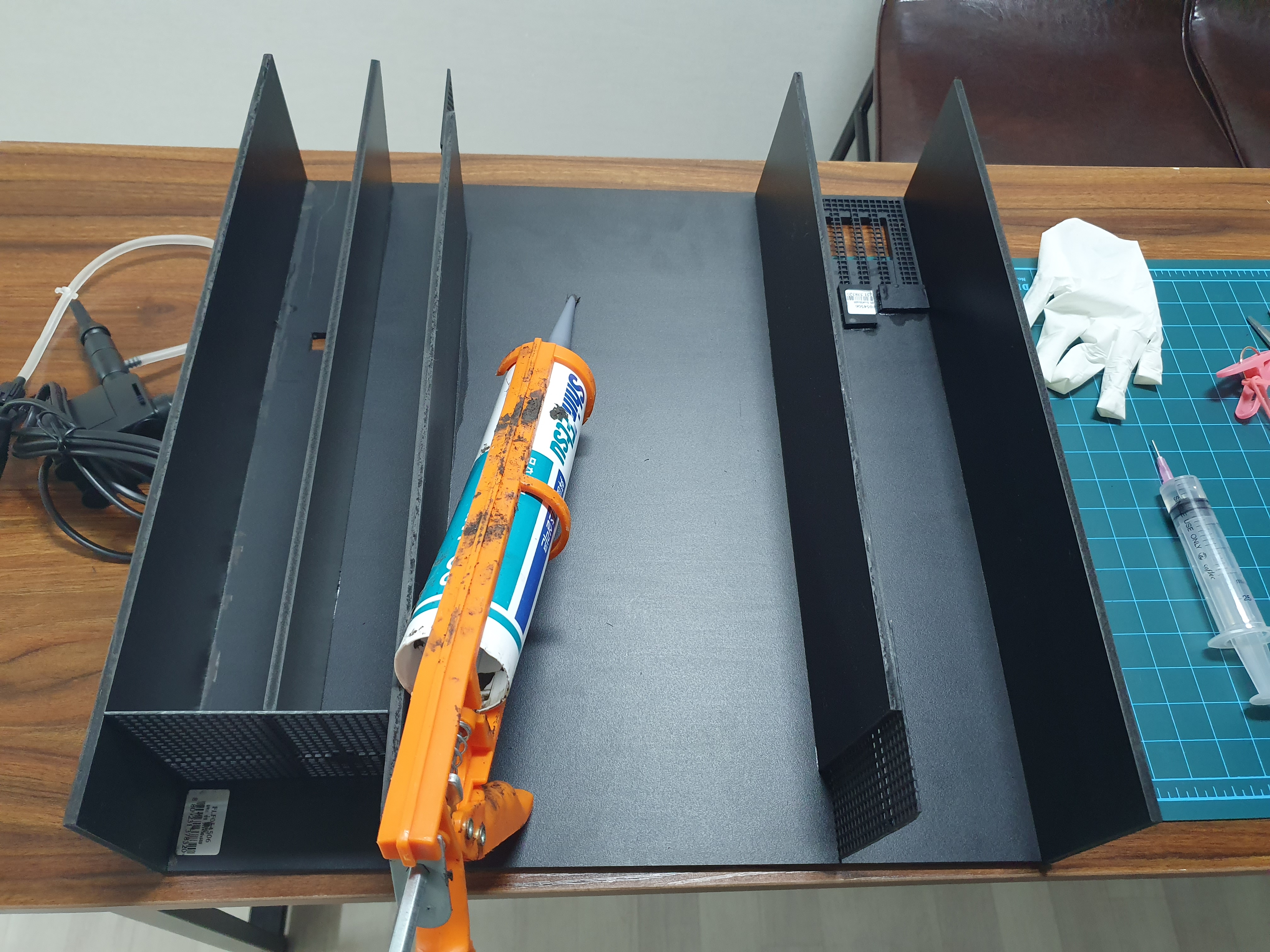

내부고장작업및 접착

내부 벽은 지그재그로 붙여주시고 내부 칸막이 3개에서 2개로 수정했습니다.
이유는 물순환 속도보다 모터로 빠지는 물 양이 많아  왼쪽 가운데 칸막이는 제거했습니다.
칸막이 필터 역할 하라고 하단에 루바망을 붙였는데 마찬가지로 물순환 문제로 제거했습니다.

상상했던 물순환구조

상상했던 물순환 구조 그러나 현실은 똥 손이라 생각처럼 되지 않았습니다.
왼쪽 작은 구멍은 출수구로 사용하려 했으나 물순환이 마찬가지로 좋지 않고 수류가 생각보다 강해 구멍을 막았습니다
대신 수중모터를 "ㄱ 자 구조"로 파이프를 연결했습니다.

그리고 실리콘으로 뒷부분과 바닥 부분 물이 빠져나가지 못하게 꼼꼼하게 도포했습니다.

이제 잘 건조해주고 어항에 물을 채우고 배면 여과기를 넣어 잘 동작되는지 테스트를 합니다.



여기서 또 문제점!!
배면 여과기가 부력 때문에 뜨는는 문제가 발생되어 같은 날 팔루다리움 제작하며 아트폼이 남았고 어항 물을 제거한 후 배면 여과기를 아트폼으로 고정시켰습니다.

어항에 배면여과기 아트폼으로접착

아트폼이 없다면 실리콘으로 작업하셔도 됩니다.
생각보다 다해놓으니 깔끔하네요

아트폼이나 실리콘 작업을 했다면  깔끔하게 정리합니다.

1차 필터 입수구 양말필터

제작이 완료되었고 입수구에 양말 필터를 넣어  1차 부유물, 오염물질이 제거할 수 있도록 했으며 개운죽으로 질산염 암모니아를 흡수할 수 있게 세팅했습니다.

2차필터 바닥 링여과재 3L 유동성여과재

2차 필터로 바닥에 링 여과재 3L를 고르게 펴주고 폴리나 젤로 덮었으며 z-1 유동성 여과재를 넣고 여과재가 잘 돌아갈 수 있도록 콩돌로 에어를 쏴줍니다.

1차 물리적 여과(양말 필터) / 2차 생물적 여과 (링 여과재)  혐기성 박테리아 어항 앞부분 바닥재 서식 /호기성 박테리아 Z-1 유동성 여과재 서식

3차 출수 ㄱ자 파이프

그리고 파이프를 통해 출수합니다.

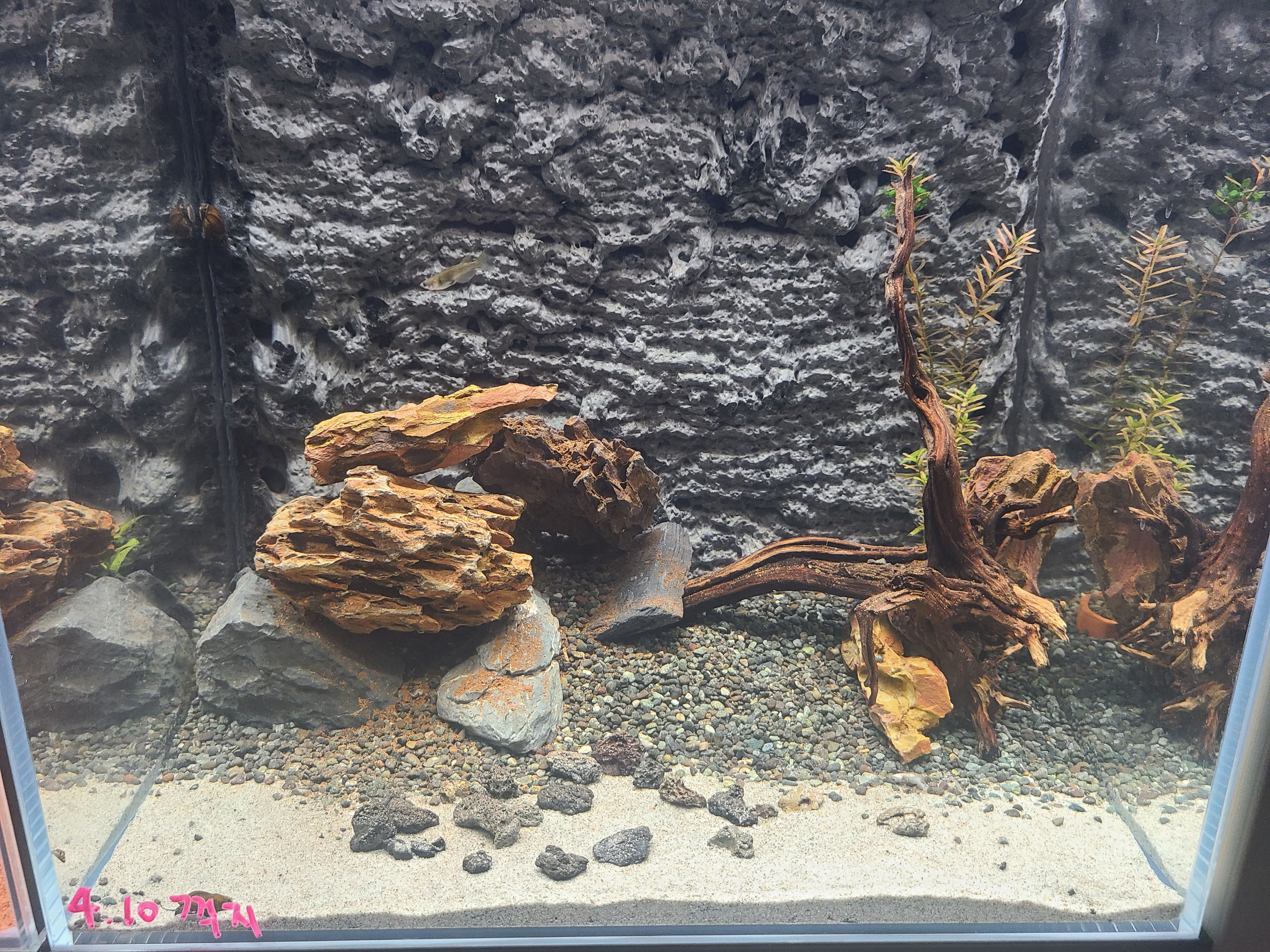

최종완성작품

다 만들고 보니 그래도 상당히 괜찮았습니다.
생물들도 별 탈 없이 잘 지내고 있습니다.
토종 물고기 꺽지+애플 스네일 3 마리 살고 있습니다.

지금 인터넷 창에 검색해보니 배면 여과기 가격이 많이 저렴해졌네요~
제가 1년여 전 제작할 때 45용 큐브가 10만 원대였거든요

포맥스 3장 25000원 실리콘 2000원

수중모터 6000원 z-1 유동성 여과재 3000원
양말 필터 7000원 들어갔습니다.



그래도 본인만의 색을 입혀 제작해보는 것도 괜찮을 것 같네요
